Entity Association Mapping - Advanced

By 박승일
SpringBoot JPA
Entity Association Mapping - Advanced

상속관계 매핑

상속관계 매핑

  • 객체는 상속관계가 존재
  • But 관계형 데이터베이스는 객체에서 사용되는 상속관계가 사실 없다고 볼 수 있음

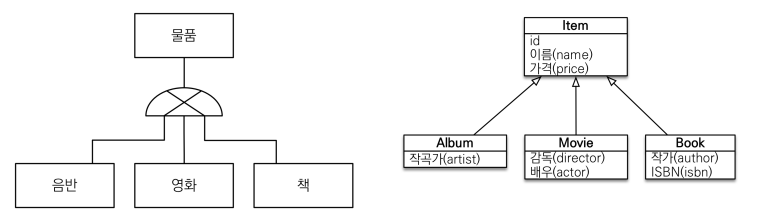

  • 하지만 객체 상속과 유사한 개념이 DB에선 슈퍼타입 서브타입 관계라는 모델링 기법(논리 모델)으로 존재

Untitled

  • 즉, 상속관계 매핑이란 객체의 상속 구조와 DB의 슈퍼타입 서브타입 관계를 매핑하는 것
  • 상속관계 매핑 방법
    • DB의 슈퍼타입 서브타입 논리 모델을 실제 물리 모델로 구현하는 방법
      1. 각각 테이블로 변환 → JOIN 전략 (정석적으로 사용되는 전략)
      2. 통합 테이블로 변환 → SINGLE TABLE 전략
      3. 서브타입 테이블로 변환 → TABLE PER CLASS 전략
    • [중요] 객체 입장에서는 항상 똑같은 상속관계!
  • 사용 방법

    • 상위 Class → Item Entity

        @Entity
  @Inheritance(strategy = ... )
  @DiscriminatorColumn(name = "DTYPE")
  public abstract class Item{ // 독단적으로 사용할 일이 없으므로 abstract로 설정
      @Id
      @GeneratedValue
      private Long id;
  		...
  }
      • @Inheritance(strategy = InheritanceType.XXX)
        • 상속 전략 선택
        • JOINED : 조인 전략
        • SINGLE_TABLE: 단일 테이블 전략
        • TABLE_PER_CLASS: 구현 클래스마다 테이블 전략
        • 해당 어노테이션 없이 상속을 진행하면 자동으로 SINGLE_TABLE로 설정됨
      • @DiscriminatorColumn(name = … )
        • 각각의 서브타입을 구분하는 Column 명 지정
        • 기본값 : DTYPE
        • 해당 어노테이션이 없다면 구분하는 Column 생성 X (Single Table에선 자동으로 DTYPE으로 설정됨)
        • 필수적인 항목은 아니지만, 있어야지 운영하기에 좋음 → Item이 저장될 때 어떤 하위 Entity로 저장되는지 알 수 있으므로 → 즉 하위 Entity 없이 Item Entity하나로도 할 수 있는 것들이 많아짐
        • JOIN 전략에선 필수 X
        • SINGLE TABLE 전략에선 필수! → 고로 SINGLE TABLE에 해당 어노테이션을 달지 않아도 자동으로 DTYPE이 설정됨

    • 하위 Class → Ablum Entity

        @Entity
  @DiscriminatorValue("A")
  public class Album extends Item{
      private String artist;
  }
      • extends Item : Item 상속
      • @DiscriminatorValue( … )
        • 슈퍼타입의 구분 Column에 어떤 값으로 저장될지 설정
        • 즉, 어떤값으로 구분될 것인지를 설정
        • 기본값 : Entity 명
      • 다른 하위 Class 인 Moive, Book Entity도 동일

JOIN 전략

  • 개념

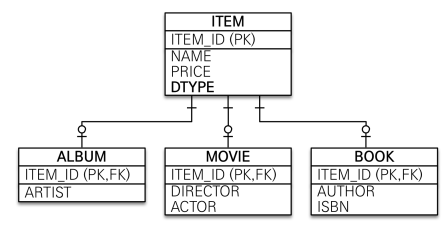

    Untitled

    • ITEM 이라는 Table(상위 Table) 을 만들고 각각의 하위 Table (ALBUM, MOVIE, BOOK)을 만들어 나눈 다음에 하위 Table을 가져올 때 JOIN으로 구성하는 것
    • 예를 들어 ALBUM을 설정 한다면 앨범의 NAME, PRICE는 ITEM에 들어오게 되고 ARTIST는 ALBUM에 들어가게 되는 것
    • 저장 시 INSERT query는 ITEM 1번, ALBUM 1번, 총 2번 들어가게 됨
    • 조회 시 JOIN을 통해 ITEM과 ALBUM을 동시에 가져오게 됨 → JOIN 전략
    • 각각의 하위 Table을 구분하기 위해 ITEM에서 DTYPE을 사용하게 됨
    • 특징 : 하위 Table은 상위 Table과 동일한 id값을 가지게됨 → 하위 Table에서의 id값은 PK이자 FK!
  • @Inheritance(strategy = InheritanceType.JOINED)
    • 저장
      • em.persist(album) 를 통해 하위 Entity를 저장
      • 저장 시 Item 1개, Album 1개가 저장됨 (INSERT query 2개)
      • Item에는 해당 속성에 맞는 값이 저장됨
      • Album에는 해당 Item과 동일한 Id값(PK이자 FK)를 갖게 됨
    • 조회
      • em.find(Album.class, album.getId()) 를 통해 하위 Entity를 조회
      • 조회 시 Album에 Item을 JOIN 하여 가져오게 됨 (INNER JOIN query 1개)
      • JOIN을 통해 해당 album 객체를 상속관계로써 정상적으로 사용할 수 있음
  • 장점
    • 테이블 정규화 (객체 그래프와 유사 → 유연성, 활용도가 높음)
    • 외래 키 참조 무결성 제약조건 활용 가능! → 상위 Class를 보고자할 때, 하위 Class를 참고해야되는 것이 아닌 상위 Class의 key만으로도 파악이 가능!
    • 저장 공간 효율화
  • 단점
    • 성능 저하 ← JOIN
    • 조회 쿼리 복잡 ← JOIN
    • 데이터 저장시 INSERT SQL 2번 호출 ← JOIN
    • 그렇게 큰 단점은 아님! (단일테이블에 비해서의 단점)

SINGLE TABLE 전략

  • 개념

    Untitled

    • DB의 슈퍼타입 서브타입 논리 모델을 슈퍼타입의 한 테이블로 표현한 것 → 서브타입의 Table은 존재X
    • 각각의 서브타입의 모든 Column을 슈퍼타입 Table에 다 때려 박는 것 → 해당되지 않는 서브타입의 속성에 대해선 null 발생
    • DTYPE을 통해 각 서브타입을 구분 (DTYPE이 필수! → 고로 @DiscriminatorColumn이 없어도 자동으로 DTYPE이 생성됨 )
    • 성능측면에서 가장 우수 (JOIN없이 하나의 테이블을 그대로 가져오니)
    • 단순한 모델링일 경우 자주 사용됨
  • @Inheritance(strategy = InheritanceType.SINGLE_TABLE)
    • 저장
      • em.persist(album) 를 통해 하위 Entity를 저장
      • 저장 시 Item 1개가 저장됨 (INSERT query 1개)
      • Item에 album에서 지정된 값들이 저장됨
      • 나머지 하위 Entity들에 대한 값들은 null로 설정됨
    • 조회
      • em.find(Album.class, album.getId()) 를 통해 하위 Entity를 조회
      • 조회 시 DTYPE을 통해 구분하여 Item의 테이블 하나만 조회함 (일반 SELECT query 1개) → 성능 UP
      • Item 테이블의 기본 속성과 album 속성을 빼내서 Album Entity를 만들어줌 (DTYPE 을 통해서)
  • 장점
    • JOIN을 하지 않으므로 조회 성능이 빠름
    • 조회 query가 단순
  • 단점
    • 자식 Entity 가 매핑한 Col은 모두 null 허용 → DB 입장에서 큰 단점
    • 모든 것을 저장하기에 테이블이 커져 상황에 따라 조회 성능이 오히려 저하될 수 있다

TABLE PER CLASS 전략

  • 개념

    Untitled

    • 구현 클래스마다 테이블을 만드는 전략
    • ITEM TABLE은 만들지 않고 각각의 서브타입에 해당되는 TABLE들만 생성
    • 각각의 TABLE이 ITEM TABLE의 모든 COL을 가지고 있는 것
    • 하지만 권장되지 않는 전략 → 부모 Class 로 조회 시 해당 모든 하위 Class를 다 뒤져서 가져옴 (UNION query 발생!)
    • 해당 전략은 DB,ORM 두 입장 모두에서 비효율적인 전략 → 쓰지말자
  • @Inheritance(strategy = InheritanceType.TABLE_PER_CLASS)
    • 저장
      • em.persist(album) 를 통해 하위 Entity를 저장
      • 저장 시 Item 은 저장되지 않음
      • 해당 Album Entity만 저장되게 됨 → Item의 속성 + album 속성을 가진 채로
    • 조회
      • em.find(Album.class, album.getId()) 를 통해 하위 Entity를 조회
      • 조회 시 Album 테이블 하나만 조회함 (일반 SELECT query 1개)
    • 즉, Item Table은 생성조차 안되며 사용되지도 않음
  • 장점
    • 서브 타입을 명확히 구분할 수 있음
    • NotNull 제약조건 사용 가능
  • 단점
    • 여러 자식 테이블을 함께 조회할 때 UNION SQL이 발생하기에 조회 성능 DOWN
    • 자식 테이블을 통합해서 Query 할 시 어려움
    • 변경이라는 관점에서 안좋은 전략

매핑 정보 상속 - Mapped Superclass

@MappedSuperclass

  • 개념
    • 공통 매핑 정보가 필요할 때 사용 → 즉, 공통 속성이 존재할 때 이를 하나의 객체로 만들고 상속 받아 쓸 수 있게 해주는 것 [ ex) id, name ]
    • 상속관계 매핑 X
    • Entity X, Table과 매핑되는 것도 X
    • 부모 클래스를 상속 받는 자식 클래스에 매핑 정보만 제공
    • Entity, Table이 아니므로 조회 및 검색이 불가 (em.find() 불가)
    • 직접 생성해서 사용할일이 없으므로 추상 클래스 권장
    • 테이블과 관계 없고, 단순히 엔티티가 공통으로 사용하는 매핑 정보를 모으는 역할
    • 주로 등록일, 수정일, 등록자, 수정자 같은 전체 엔티티에서 공통으로 적용하는 정보를 모을 때 사용
  • 사용

    • 매핑 정보를 담은 Class (Not Entity)

        @MappedSuperclass // Entity 로 등록 되지 않고, 이를 상속받은 Entity 들이 해당 field 를 사용할 수 있는 것!
  public abstract  class BaseEntity {
      private String createdBy;
      private LocalDateTime createdDate;
      private String lastModifiedBy;
  		private LocalDateTime lastModifiedDate;
  		... //Getter, Setter
  }
      • @MappedSuperclass : Entity 로 등록 되지 않고, 이를 상속받은 Entity 들이 해당 field 를 사용할 수 있는 것!

    • 공통 정보를 상속 받는 Class (Entity)

        @Entity
  public class Member extends BaseEntity{ ... }
      • extends BaseEntity : @MappedSuperclass 로 지정된 BaseEntity를 상속 받아 해당 공통 속성을 사용할 수 있게 됨!
      • 즉, 해당 Entity에 속성을 등록해 놓지 않아도 BaseEntity의 공통 속성들을 사용하고 이를 DB로 부터 저장 및 조회가 가능한 것!
