Entity Association Mapping - Basic

By 박승일
SpringBoot JPA
Entity Association Mapping - Basic

연관관계 매핑시 고려해야될 사항

다중성

  • 다대일, 일대다, 일대일, 다대다(실무X)
  • DB 관점에서의 다중성을 고려하면 됨
  • 다중성의 관계가 헷갈릴 때는 반대편으로 생각해내면 됨 → 대칭성이 있기 때문 (ex_회원과 팀의 관계가 헷갈릴 때는 팀과 회원의 관계로 생각해내면 됨)

방향성

  • 단방향, 양방향
  • 테이블은 외래 키 하나로 양방향(양쪽 JOIN) 가능 → 방향이라는 개념이 없음
  • 하지만 객체는 Reference Field가 있는 쪽으로만 참조 가능
    • 한쪽만 참조하면 단방향
    • 양쪽이 서로 참조하면 양방향(← 단방향 2개)

연관관계의 주인 (+ mappedBy)

  • 테이블은 외래 키 하나로 두테이블이 연관관계를 맺음
  • 객체의 양방향 관계는 A→B, B→A 처럼 참조가 2군데가 있음
  • 여기서 딜레마가 발생 → 객체는 참조가 2군데인데 테이블의 외래키는 하나 → 즉, 둘중 하나만 이 외래키를 관리해야 되는 것.
  • 그럼 누가 관리하나? → 연관관계의 주인
  • 연관관계의 주인 : 외래 키를 관리하는 참조(Reference) → 보통 FK가 존재하는 Table의 Entity 로 설정 (@JoinColumn)
  • 주인의 반대편 : 외래 키에 영향을 주지 않으며 단순히 조회만 가능 (mappedBy)

연관관계 종류

다대일 [N:1] (@ManyToOne)

  • 다대일 관계
    • 가장 많이 사용하는 연관관계
    • 다대일(N:1)의 반대쪽은 일대다(1:N)

  • 단방향 다대일 (@ManyToOne)

      // Member Entity (N:1 :: N)
  @ManyToOne
  @JoinColumn(name = "TEAM_ID")
  private Team team;
    • RDB 설계상 항상 다대일의 ‘다’쪽에 외래키 존재
    • 그러므로 항상 Many 쪽이 연관관계의 주인이 됨
    • @JoinColumn(name = "TEAM_ID") 을 통해 Table의 FK와 매핑
    • FK 변경 및 등록 등의 권한을 가지고 있는 연관관계의 주인

  • 양방향 다대일 (+ @OneToMany)

      // Team Entity (N:1 :: 1)
  @OneToMany(mappedBy = "team") // 연관이 되어버린 놈. 주인이 아님! 당한 놈
  private List<Member> members = new ArrayList<>();
    • 단방향에서 양방향으로 전환된다 해도 테이블 변경 X
    • 그저 다대일 중 ‘일’에 참조가 추가되는 것
    • 이때 @OneToMany 를 통해 해당 Entity와의 관계가 현재 Entity의 입장에서 일대다 라는 것을 알려주고
    • 연관관계의 주인이 아닌, 매핑당하고 있다는 mappedBy 설정
    • 조회만 가능

일대다 [1:N] (@OneToMany)

  • 일대다 관계
    • 다대일에서 연관관계의 주인이 반대로 설정된 경우
    • 객체와 테이블의 차이 때문에 반대편 테이블의 외래 키를 관리하는 특이한 구조 → 잘 사용하는 관계는 아님 → 되도록 다대일을 사용하자!
    • 원래는 일대다에서 “다”쪽에 외래키가 있지만, 다대일에서의 방식과는 다르게 “다”쪽이 아닌 “일”쪽에서 외래키를 관리하는 것 → 연관관계의 주인을 “일” 쪽으로 설정한 것
    • 즉, “일”쪽에서 값이 변할 때 “다”쪽의 외래키가 변함 → 지금 변경하고 있는 Entity가 아닌 다른 Table에 UPDATE query를 날리게 되는 것 (추후 유지보수 및 최적화에 있어서 큰 단점이 될 수 있음)

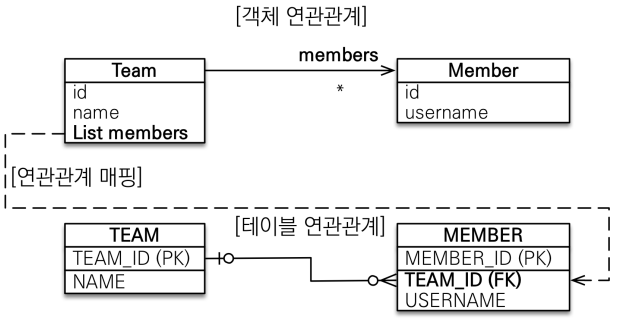

  • 단방향 일대다 (@OneToMany)

    Untitled

      // Team Entity (1:N :: 1)
  @OneToMany
  @JoinColumn(name = "TEAM_ID")
  private List<Member> members = new ArrayList<>();
    • @OneToMany : 해당 Entity와의 관계 (일대다)
    • @JoinColumn(name = “TEAM_ID”)
      • 해당 Entity(Team)에서 외래키를 관리하겠다는 뜻
      • 고로 Member Table의 FK인 TEAM_ID 와 매핑하겠다는 것
      • 연관관계의 주인을 가지게 됨
    • 참고
      • Team을 생성하고 Team의 members에 Member를 추가하게 되면
      • Team Table에 INSERT query가 하나 나가고
      • Member Table에 UPDATE query가 하나 나감. (외래키(FK)를 Member가 가지고 있기 때문)
      • 즉, 다대일과는 다르게 query가 하나 더 나감

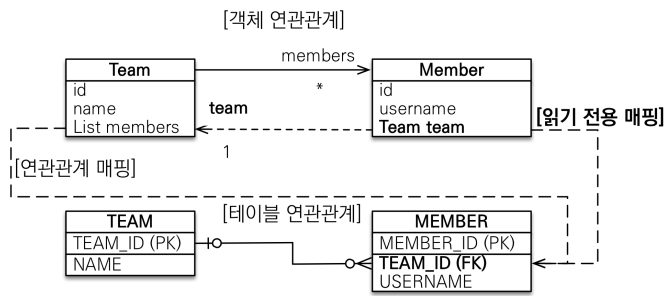

  • 양방향 일대다 (+ @ManyToOne, @JoinColumn)

    Untitled

      // Member Entity (1:N :: N)
  @ManyToOne
  @JoinColumn(name = "TEAM_ID", insertable = false, updateable = false)
  private Team team;
    • @ManyToOne : 해당 Entity와의 관계를 알려주는 것
    • @JoinColumn(name = "TEAM_ID", insertable = false, updateable = false)
      • 읽기 전용 매핑
      • FK와 매핑해준 후 강제로 읽기 전용 필드로 사용해서 양방향처럼 사용하는 방법 → 설정이 없으면 해당 Entity도 연관관계에서 FK를 관리할 수 있는 권한을 얻게되어 꼬이게 됨!!
    • 이런 복잡성, 강제성, 유지보수 및 최적화 문제 때문에 보통 다대일 양방향을 주로 사용
  • 결론 : 일대다 말고 다대일 관계를 사용하자!!

일대일 [1:1] (@OneToOne)

  • 일대일 관계
    • 일대일 관계의 반대 또한 일대일
    • 외래 키 선택 가능! → 완전히 대칭적(1대1)이므로 어디에 두든 상관없음
      • 주 테이블에 외래 키 설정 방법
      • 대상 테이블에 외래 키 설정 방법
    • 외래 키에 DB UNIQUE 제약 조건 추가됨

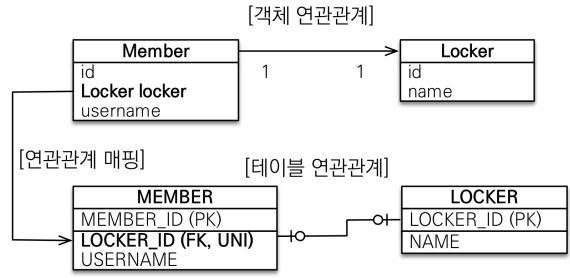

  • 단방향 일대일

    Untitled

      // Member Entity
  @OneToOne
  @JoinColumn(name = "LOCKER_ID")
  private Locker locker;
    • 다대일(@ManyToOne) 단방향 매핑과 유사
    • FK 및 UNI 를 어디다 두든 상관없음!
      • Member에 LOCKER_ID로 FK및 UNI 를 넣어도 되고
      • Locker에 MEMBER_ID로 FK및 UNI 를 넣어도 됨

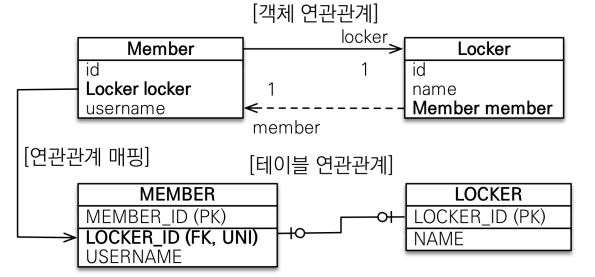

  • 양방향 일대일

    Untitled

      // Locker Entity
  @OneToOne(mappedBy = "locker")
  private Locker locker;
    • 읽기 전용. FK를 등록하거나 수정하는 권한이 없음 (mappedBy)
    • 다대일(@ManyToOne) 양방향 매핑과 유사 (mappedBy 사용)
  • 연관관계 주인 正설정 vs 易설정
    • 正설정 (주 테이블에 외래 키)
      • 주 객체가 대상 객체의 참조를 가지는 것 처럼 주 테이블에 외래 키를 두고 대상 테이블을 찾음
      • 객체지향 개발자 선호
      • JPA 매핑 편리
      • 장점 : 주 테이블만 조회해도 대상 테이블에 데이터가 있는지 확인 가능
      • 단점 : 값이 없으면 외래 키에 null 허용

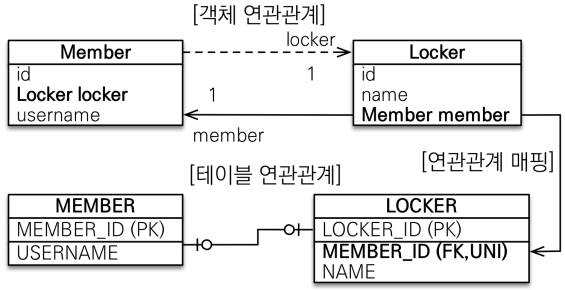

    • 易설정 (대상 테이블에 외래 키)
      • 대상 테이블에 외래 키가 존재
      • 전통적인 데이터베이스 개발자 선호
      • 장점: 주 테이블과 대상 테이블을 일대일에서 일대다 관계로 변경할 때 테이블 구조 유지 가능
      • 단점
        • 강제적으로 양방향 일대일관계를 만들어야 함.
        • 프록시 기능의 한계로 지연 로딩으로 설정해도 항상 즉시 로딩됨 → Member Entity에서 Locker Entity를 프록시로 설정하려면 Member Table의 LOCKER_ID(FK)가 null인지 아닌지 확인을 해야되는데, FK가 Locker Table에 있기 때문에 (대상 테이블에 외래키) 무조건 해당 Locker Table을 조회해봐야됨 → 프록시 불가

다대다 [N:M] (@ManyToMany)

  • 다대다 관계

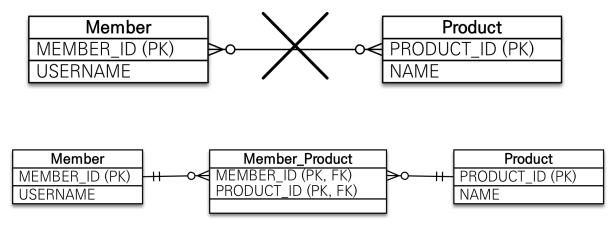

    • RDB는 애초에 다대다(N:M) 관계를 표현할 수 없음

    • 연결 테이블을 추가해서 다대다(N:M)를 일대다(1:N), 다대일(M:1) 관계로 풀어내야 가능!

      Untitled

    • BUT! 객체는 다대다관계가 가능!! (Collection 이용)

      Untitled

    • 그래서 다대다 관계가 가능하도록 JPA 에서 지원하는 것
    • 하지만 해당 관계는 사용하면 안됨!!
    • 즉, @ManyToMany를 사용하지 말고 연결 객체 Entity를 생성해서 @OneToMany + @ManyToOne 으로 풀어내야함

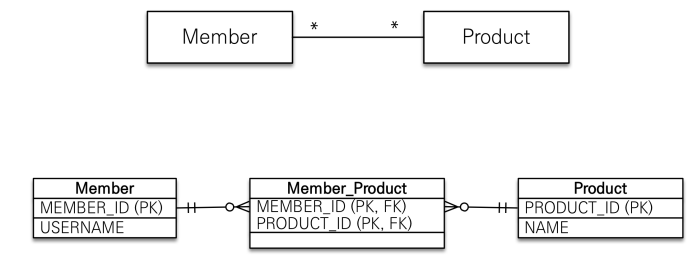

  • 지원되는 다대다 (실무에선 사용X)

    Untitled

      // Member Entity
  @ManyToMany
  @JoinTable(name = "MEMBER_PRODUCT",
  				joinColumns = @JoinColumn(name = "MEMBER_ID"),
  				inverseJoinColumns = @JoinColumn(name = "PRODUCT_ID"))
  private List<Product> products = new ArrayList<>();
    • @ManyToMany : 해당 객체와 다대다 관계라는 것을 선언
    • @JoinTable(name = "MEMBER_PRODUCT") : 해당 이름으로 연결 테이블 생성 → 서로의 PK와FK를 가지는 MEMBER_PRODUCT CREATE
    • BUT 안씀!!!
      // Product Entity
  @ManyToMany(mappedBy = "products")
  private List<Member> members = new ArrayList<>();
    • @ManyToMany(mappedBy = "products") : 해당 객체와 다대다 관계라는 것은 선언하며, products에 의해 연관당하는 입장이라는 것을 선언
    • BUT 안씀!!!
  • 다대다 매핑의 한계
    • 편리해 보이지만 실무에서 사용X
    • 중간에 매핑되고 있는 연결 테이블이 있기 때문에, 내가 생각지도 못한 query가 나갈 수 있음 → 유지,보수 및 최적화 장애

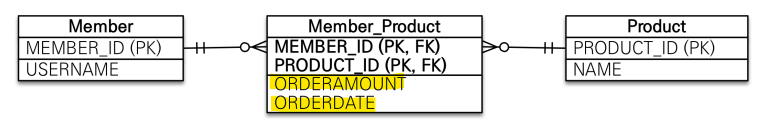

    • 연결 테이블이 단순히 연결만 하고 끝나지 않음 → 주문시간, 수량과 같은 부가적인 데이터가 필요할 경우가 언젠가는 옴

      Untitled

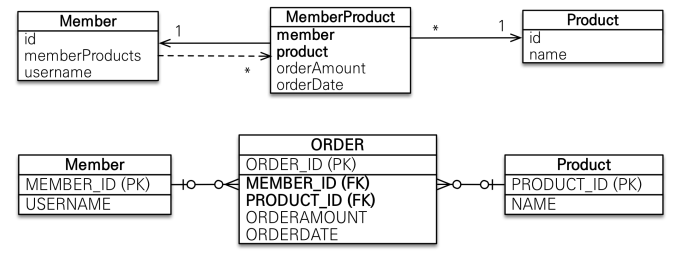

  • 다대다 매핑의 한계 극복
    • “대다다”를 “일대다, 다대일”로 표현하며 중간에 엔티티를 추가!
    • 즉, 연결 테이블용 엔티티 추가 → 연결 테이블을 엔티티로 승격
    • 추가로 PK,FK 를 혼용하지 않고 PK를 따로 줌! → 엔티티로써 사용, 유연성 증가

    Untitled

    • MemberProduct Entity (연결 엔티티)

        @Entity
  public class MemberProduct {


      @Id
      @GeneratedValue
      private Long id;

      @ManyToOne
      @JoinColumn(name = "MEMBER_ID")
      private Member member;

      @ManyToOne
      @JoinColumn(name = "PRODUCT_ID")
      private Product product;

      private int count;
      private int price;
  }
      • @Entity
        • 다대다를 일대다+다대일 로 풀어낼 때 사용되는 객체
        • @ManyToMany 의 연결테이블을 엔티티로 승격
      • @ManyToMany -> @OneToMany (Member, Product입장 → 다대다를 하고자하는 Entity들), @ManyToOne (MemberProduct입장 → 연결 Entity)
        • MemberProduct ↔ **Member : Many ↔ One ⇒ @ManyToOne MemberProduct Table의 **MEMBER_ID FK와 매핑
        • MemberProduct ↔ Product : Many ↔ One ⇒ @ManyToOne MemberProduct Table의 PRODUCT_ID FK와 매핑
      • 추가로 다대다를 풀어냄과 동시에 추가적인 정보를 담을 수 있음!! → 중간 객체를 사용하는 이유

    • Member Entity (연결 엔티티와 일대다)

        @OneToMany(mappedBy = "member")
  private List<MemberProduct> memberProducts = new ArrayList<>();
      • @ManyToMany -> @OneToMany (Member, Product입장 → 다대다를 하고자하는 Entity들), @ManyToOne (MemberProduct입장 → 연결 Entity)
        • Member ↔ MemberProduct : One ↔ Many ⇒ @OneToMany MemberProduct의 member에 의해 연관당하는 입장

    • Product Entity (연결 엔티티와 다대일)

        @OneToMany(mappedBy = "product")
  private List<MemberProduct> memberProducts = new ArrayList<>();
      • @ManyToMany -> @OneToMany (Member, Product입장 → 다대다를 하고자하는 Entity들), @ManyToOne (MemberProduct입장 → 연결 Entity)
        • Product ↔ MemberProduct : One ↔ Many ⇒ @OneToMany MemberProduct의 product에 의해 연관당하는 입장

    • 결론적으로 @ManyToMany 를 @OneToMany (Member, Product입장 → 다대다를 하고자하는 Entity들) + @ManyToOne (MemberProduct입장 → 연결 Entity) 로 풀어내 부수적인 효과(유지보수 및 최적화 여지, 필요 데이터 추가)를 얻어냄
